Рабочая площадка для МБУ

Назначение:

Рабочая площадка для МБУ (РП), предназначена для обслуживания ротора, вертикального складирования буровых труб, размещения укрытия для обслуживающего персонала

РП предназначена для работы в макроклиматических районах с умеренным и холодным климатом при температуре окружающего воздуха от минус 45° до плюс 45° С. Категория размещения 1 по ГОСТ 15150.

Устройство и принцип работы:

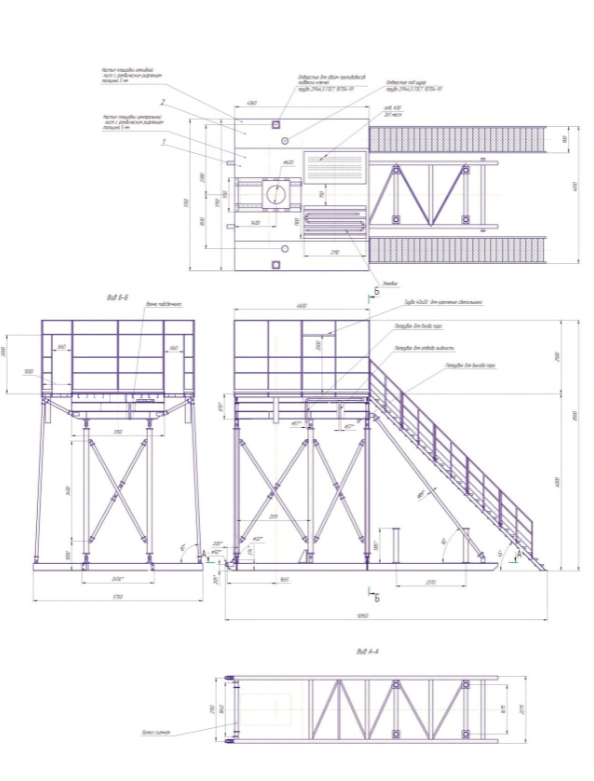

Общий вид РП показан на рисунке 1.

РП представляет собой пространственную металлоконструкцию типа параллелограмм. Основными несущими элементами РП являются собственно площадка, сани и опор. Площадка соединяется с санями через опоры посредством пальцев. К площадке крепятся две откидные площадки посредством двух пальцев. Откидные площадки закреплены к площадке через два шарнира. Устойчивость в рабочем состоянии РП придают шесть подпорок, которые расположены диагонально относительно площадки и закреплены к площадке и саням посредством пальцев.

В развернутом состоянии жесткость буровому основанию придают 18 растяжек, закрепленные между опорами, через вилку.

Рабочая площадка закрыта от ветра ограждениями.

Для подъема на РП имеются две лестницы с перилами.

Для стока бурового раствора из подсвечников обеспечено устройство для слива бурового раствора со штуцером для присоединения шланга.
