Емкости подземные дренажные ЕП и ЕПП

Назначение:

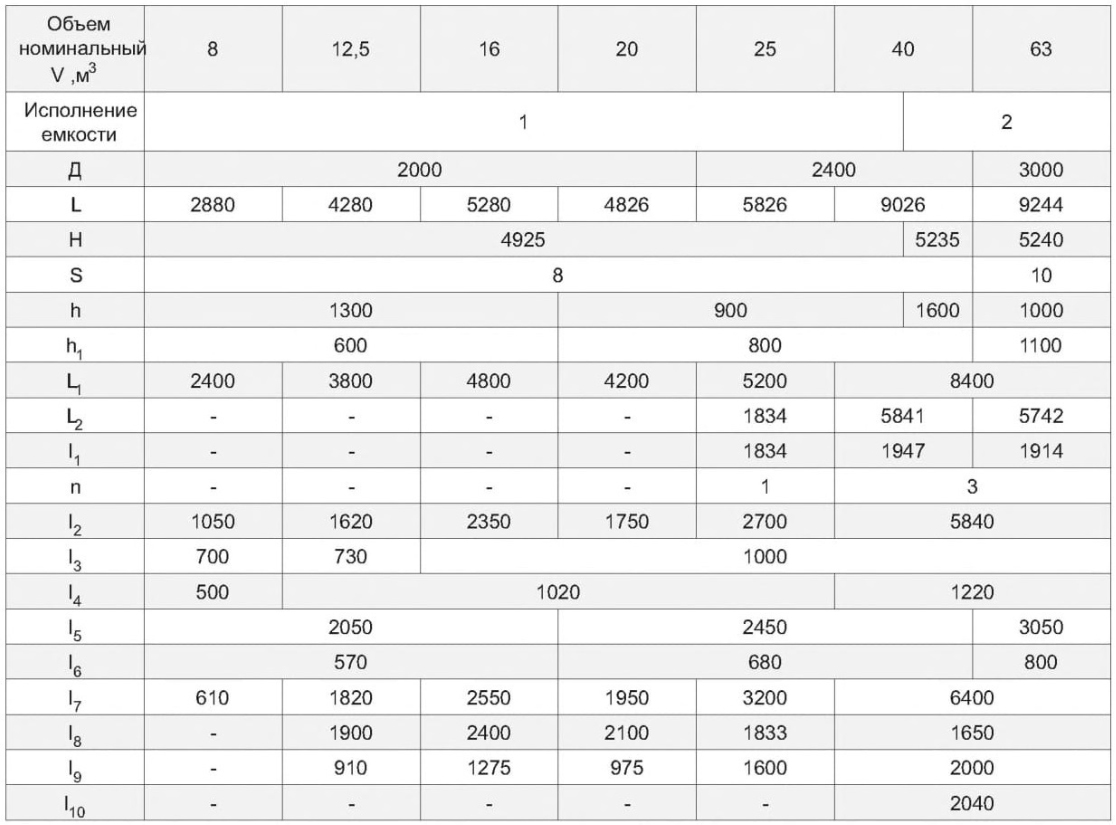

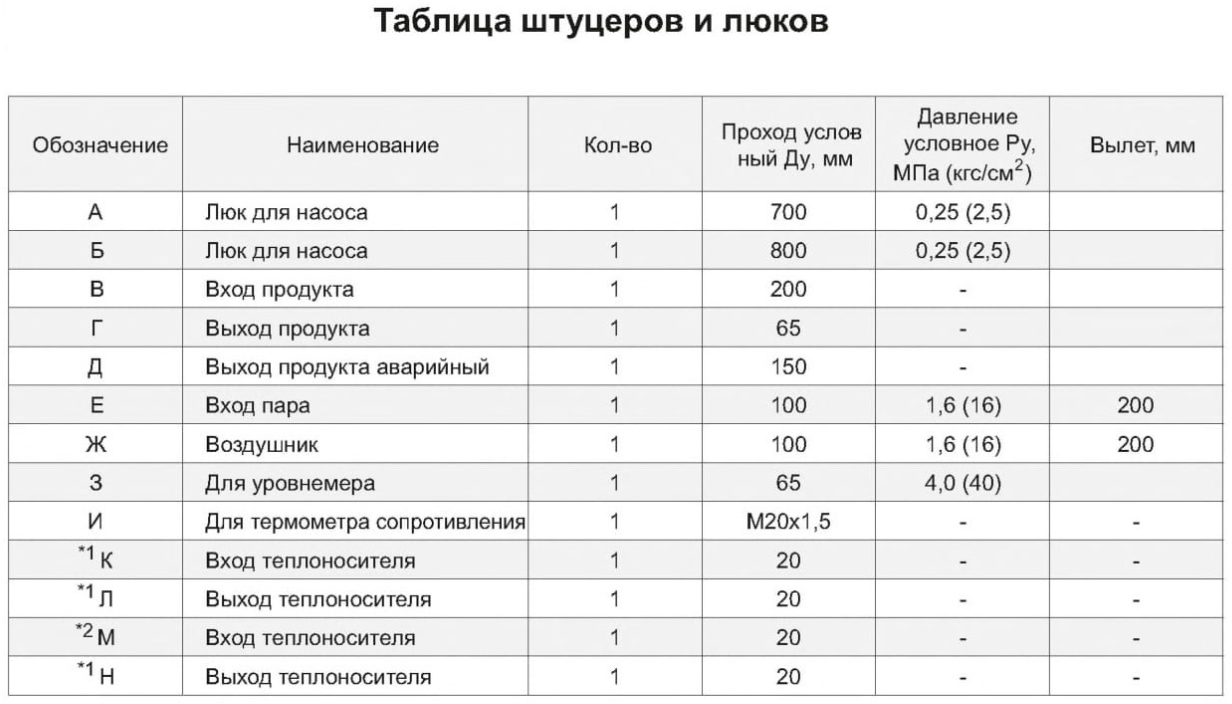

Емкости подземные горизонтальные дренажные с номинальными объемами от 5 до 63 м³ , работающие под давлением не более 0,07 МПа (0,7 кгс/см²) и температурами сред от -15 °С до 80°С, предназначены для слива светлых и темных нефтепродуктов, нефти, масел, конденсата (в том числе вместе с водой), содержащих в газовой среде Н₂S не более 0,18% об., из технологических сетей (трубопроводов) и аппаратов на предприятиях химической, нефтехимической, нефтеперерабатывающей, нефтяной и газовой отраслях промышленности.

Класс опасности рабочих сред - 2, 3 и 4 по ГОСТ 12.1.007.

Сливаемая жидкость должна иметь плотность не более 1000 кг/м³, кинематическую вязкость до 30-10^-6 м²/с.

Емкости не предназначены для слива сжиженных углеводородных газов, для использований их с футеровкой, гуммированием или нанесением других внутренних покрытый.

Каталог предусматривает два типа подземных емкостей:

ЕП - емкости подземные без подогревателя;

ЕПП - емкости подземные с подогревателем.

В зависимости от длины погружной части электронасосного агрегата емкости каждого типа предусматриваются в двух конструктивных исполнениях:

1) Исполнение 1 - емкости с электронасосным агрегатом типа НВ 50/50, выполненным по II варианту погружения.

2) Исполнение 2 - емкости с электронасосным агрегатом типа НВ 50/50, выполненным по III варианту погружения.

Допускается для емкостей конструктивного исполнения 1 применение электронасосного агре-гата типа НВ 50/50-1.

При установке емкостей в районах со средней температурой воздуха наиболее холодной пятидневки ниже - 40°С емкости всех типов и конструктивных исполнении должны быть оборудованы обогреваемым бетонным колодцем, устанавливаемым на штуцер для электронасосного агрегата.

Допускаемая сейсмичность емкостей не регламентируется.

Климатическое исполнение емкостей:

1) При поставке в районы с умеренным и холодным климатом - УХЛ 1 по ГОСТ 15150;

2) При поставке в районы с тропическим климатом - Т 1 по ГОСТ 15150.

Пример условного обозначения емкости при заказе:

Емкость подземная без подогревателя, объемом 16 м³, диаметром 2000 мм, конструктивного исполнения 1, материального исполнения 1:

Емкость ЕП 16-2000-1-1, ТУ 3615-008-80026189-2008

Обозначение той же емкости с подогревателем:

Емкость ЕПП 16-2000-1-1, ТУ 3615-008-80026189-2008

Обозначение той же емкости, подлежащей термообработке для сред, вызывающих коррозионное растрескивание:

Емкость ЕП 16-2000-1-1-Т, ТУ 3615-008-80026189-2008

Обозначение той же емкости в экспортном исполнении

Емкость ЕП 16-2000-1-1-Э, ТУ 3615-008-80026189-2008

2. Емкость подземная с подогревателем, объемом 40 м3, диаметром 2400 мм, конструктивного исполнения 2, материального исполнения 3, с бетонным колодцем:

Емкость ЕПП 40-2400-2-3-К, ТУ 3615-008-80026189-2008

Обозначение той же емкости без электронасосного агрегата с вылетом штуцера под электронасосный агрегат 1600 мм:

Емкость ЕПП 40-2400-1600-3-К, ТУ 3615-008-80026189-2008.

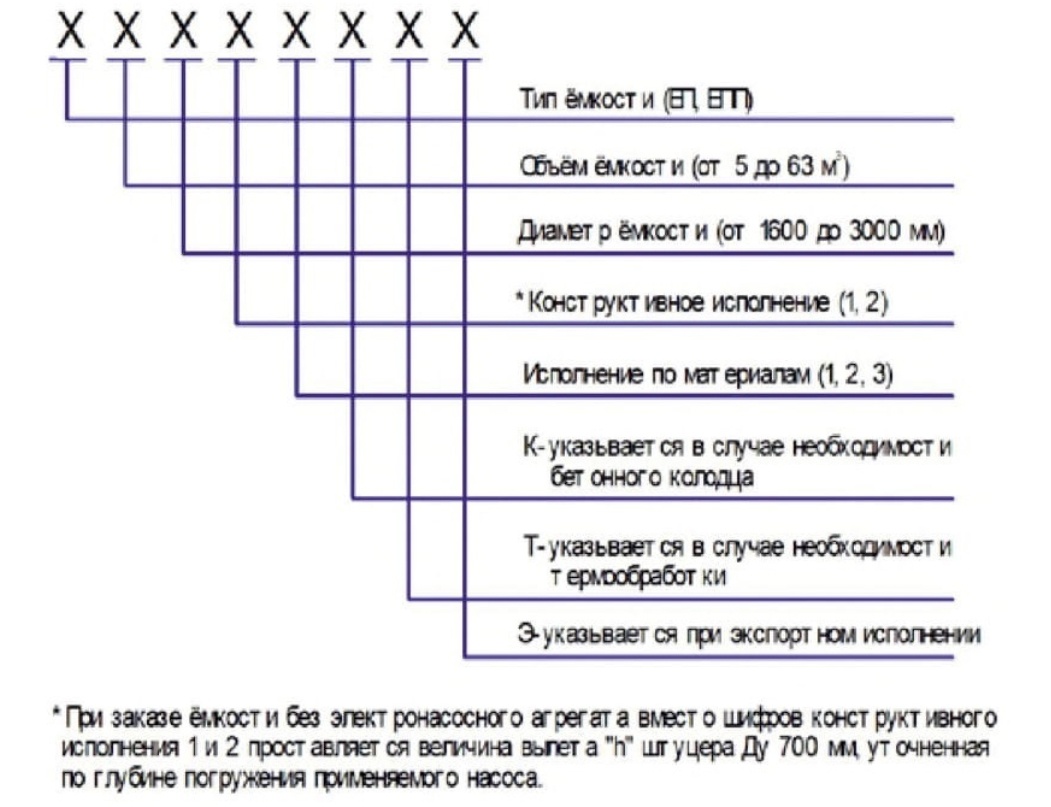

Структурная схема условного обозначения емкости
