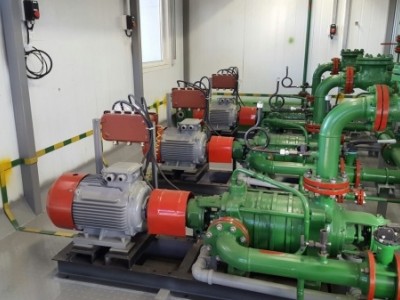

Блок насосный для подготовки воды

Назначение:

Блок предназначен для очистки нефтепромысловых вод и подачи их на прием насосов кустовых станций системы поддержания пластового давления нефтяного месторождения.

Комплектность:

Блок состоит из следующих основных узлов и агрегатов:

• укрытия;
• насосного агрегата (2 шт.);
• всасывающего коллектора;
• нагнетательного коллектора;
• коллектора чистой воды;
• коллектора дренажа;
• установки вентилятора;
• площадки обслуживания;
• тали ручной грузоподъемностью 3,2 т;
• фильтра со сменными картриджами;
• электрооборудования;
• системы управления и автоматизации.

Контроль за работой блока осуществляется следующими приборами:

а) в помещении блока

• манометры типа МП4 класса 1,6;
• электроконтактный манометр типа ЭКМ;
• датчик температуры в помещении;
• датчик загазованности в помещении;
• датчик разлива воды на полу помещения;
• датчик вибрации насосного агрегата;
• пуско-защитные устройства;

б) в операторной

• контрольно-измерительные приборы;
• средства аварийного оповещения.

Дополнительная комплектация насосных агрегатов устройствами контроля управления и сигнализации - по желанию заказчика.

Блок насосный для подготовки воды соответствуют ОСТ 26.260.18-2004 «Блоки технологиче-ские для газовой и нефтяной промышленности. Общие технические требования»
