Блок автоматизированной подачи реагента (БДР)

Назначение:

Блок автоматизированной подачи реагента предназначен для дозированного ввода жидких деэмульгаторов и ингибиторов коррозии в трубопровод промысловой системы транспорта и под-готовки нефти с целью осуществления внутренней деэмульсации нефти, а также защиты трубо проводов и оборудования от коррозии.

Комплектность:

Блок автоматизированной подачи реагента (БАПР) выполнен в блочном исполнении. Оборудо-вание монтируется на сварной раме и находится в теплоизолированном помещении. Блок БАПР СОСТОИТ ИЗ:

• технологического отсека;
• аппаратурного отсека.

В технологическом отсеке смонтированы:

• насос-дозатор, осуществляющий непрерывное объемное дозирование жидких деэмульгато-ров и ингибиторов коррозии (предусмотрен резервный насос-дозатор);
• насос шестеренный типа НМШ, осуществляющий заполнение технологических емкостей реа-гентом и периодическое перемешивание реагента в емкостях;
• емкость технологическая, предназначенная для хранения и подогрева реагента с помощью вмонтированного электронагревателя.

Технологическая емкость имеет указатель уровня для визуального контроля уровня жидкости.

Управление электрооборудованием, установленным в технологическом отсеке, производится от шкафа управления, который находится в аппаратурном отсеке. Местная система управления осуществляющая регулирование подачи ингибитора в зависимости от расхода нефтегазожид-костной смеси включает в себя микропроцессорное устройство управления и КИПиА

Параметры, которые можно снять с местной системы управления:

• давление на выкиде насосов;
• температура реагентов, деэмульгаторов;
• сигнализация нижнего аварийного уровня технологической емкости.

Блоки-укрытия оснащаются электрической или водяной системой отопления, системами осве-щения, вентиляции, контроля загазованности и датчиками пожарной сигнализации.

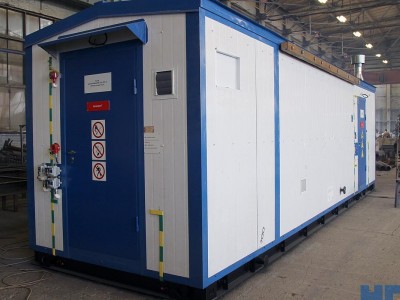

Помещение блока автоматизированной подачи реагента БАПР выполняется из модулей габари-тами 30006000*2950 мм, 3000*9000*2950 мм, которые могут соединяться и комплектоваться в любом варианте по тебованию заказчика и проектировщика.

Изготовление блока автоматизированной подачи реагента БАПР соответствует ОСТ 26.260.18-2004 «Блоки технологические для газовой и нефтяной промышленности. Общие технические требования».
